2 实验室主要仪器

2.1 仪器列表

仪器名称 仪器型号 生产厂商
电子天平 FA214E 常州市幸运电子设备有限公司
手提式压力蒸汽灭菌器 XFS-280 浙江新丰医疗器械有限公司
电热鼓风干燥箱 XMA-2000 上海秋佐科学仪器有限公司
制冷水浴恒温振荡器 SHA-2 江苏金怡仪器科技有限公司
恒温水浴锅 HH-S 江苏省金坛市正基仪器有限公司
超净工作台 SW-CJ-2D 上海力辰邦西仪器科技有限公司
高速台式离心机 TG16-WS 湖南湘仪实验室仪器开发有限公司
可见分光光度计 721 上海悦丰仪器仪表有限公司
流式细胞仪 NovoCyte 2040R Agilent Technologies
紫外仪 WD-9403C 北京六一生物科技有限公司
酶标仪 Multiskan FC 赛默飞世尔（上海）仪器有限公司
蠕动泵 BT-200J/YZ1515X 保定兰格恒流泵有限公司
生化培养箱 LRH-250 上海一恒科学仪器有限公司

2.2 超净工作台

用前准备

  1. 穿戴好实验服，佩戴好手套
  2. 检查超净工作台设备情况，在设备良好的情况下继续使用
超净工作台

图2.1: 超净工作台

操作步骤

  1. 使用前30分钟放入实验所需用品，打开紫外灯，照射20分钟后打开风扇，对操作区域进行灭菌
  2. 打开日光灯（会自动关闭紫外灯）和风扇进行实验操作
  3. 操作过程中拿取物品，需要物品和双手喷涂酒精后进入超净工作台
  4. 操作结束后整理工作台面，喷洒75%乙醇溶液，并用餐巾纸由内到外擦拭干净，打开紫外灯照射15分钟，结束使用

注意事项

  1. 实验操作过程中禁止打开紫外灯
  2. 操作过程遇到飞虫进入，立即停止操作，在没有实验用菌的情况下进行紫外消杀
  3. 紫外灯不可长时间（<45min）开启
  4. 接触电器开关保持手部干燥
  5. 保持工作台内干燥和清洁
  6. 他人使用超净台时，尽可能减少超净台附近的走动
  7. 尽可能减少手部饰品、手表的佩戴

操作技巧

  1. 实验操作复杂可提前将打印好的操作步骤黏贴于超净台控制面板下方区域
  2. 操作过程中人为将台面分为污染高、低风险区（按照个人操作习惯）
    • 高风险区：放置废液缸、取样菌种、比色皿（调节OD值）、含有样品的培养皿等
    • 低风险区：移液枪、涂布棒、平板、未加菌的培养体系、枪头等
  3. 所有离心管和玻璃瓶在使用完成后对敞口进行密封

仪器维护

  1. 定期检查紫外灯管发光处氧化情况
  2. 定期擦拭超净台隔断玻璃内外面
  3. 定期检查超净台隔断玻璃密封条状态

参考资料

  1. 超净工作台内部操作
  2. 超净工作台使用说明

2.3 离心机

用前准备

  1. 打开电源开关，确定显示编号与转头相符
  2. 检查转头无异常碰擦声响，过大振动和噪音；若存在异常立即停止使用，排除故障后继续使用

操作步骤

  1. 设定所需转速和离心时间，并再次检查转头编号和显示数字是否一致
  2. 将离心管管壁擦拭干净中心对称或轴对称放入离心机内，如样品数量不够需要配平
  3. 旋盖离心管需要检查管盖是否拧紧，高速离心管需要盖紧后加盖转头盖
  4. 开始离心，离心过程中不得随意离开，应随时观察离心机上的仪表是否正常工作，如有异常的声音应立即停机检查，及时排除故障
  5. 在离心机完全停止后方可开盖拿取离心样品
  6. 检查离心机转头，及时清洗、擦干，关闭电源

注意事项

  1. 转头是离心机中须重点保护的部件，不能碰撞
  2. 低温离心时，转头在使用前应放置于冰箱中进行预冷，离心结束后倒置转头并擦干腔内余水
  3. 开机前必须检查转头和转头盖是否拧紧无缝隙，确认无误后方可启动离心机

2.4 分光光度计

用前准备

  1. 取下覆盖塑料，检查仪器状态，保证仪器状态良好后继续使用
  2. 根据样品需要，准备清洁后的石英或玻璃比色皿

操作步骤

  1. 打开仪器开关，掀开样品室暗箱盖，调节（检查）所需波长，预热30分钟
  2. 将背景校正液用移液枪添加进比色皿\(\dfrac{2}{3}\)处（约3 mL），用纸巾擦清外壁，放入样品室内对准光路，关闭暗箱盖后进行校正
  3. 添加1 mL样品润洗后，将样品添加进比色皿\(\dfrac{2}{3}\)处（约3 mL），用纸巾擦清外壁，放入样品室内对准光路，关闭暗箱盖后进行测量
  4. 待读数稳定后记录数据（在仪器预热充分情况下为提示音响起）
  5. 检查并清理样品室，洗净并晾干比色皿，关闭电源并覆盖塑料保存

注意事项

  1. 使用本仪器前，使用者应该首先了解本仪器的结构和工作原理，以及各个按钮功能
  2. 拿取比色皿需注意捏毛面，不要用手直接接触光面
  3. 将比色皿放入样品室需注意光面透光
  4. 分光光度计不可长时间开启
  5. 比色皿测样前注意内部气泡是否去除

2.5 高温烘箱

用前准备

  1. 在断电情况下用酒精擦拭烘箱内部和样品架表面，清理掉落标签，等待酒精充分挥发后关闭箱门通电
  2. 打开排风扇，设定目标温度，等待升温
  3. 观察烘箱运行情况，待稳定后使用

操作步骤

  1. 取样时缓慢打开箱门，切勿在高温状态下快速或急速开启箱门
  2. 放置物品时，上下四周应留存一定空间，保持箱内气流畅通
  3. 烘箱上层放置灭菌后枪头盒和干净的玻璃瓶盖；中层放置灭菌后培养液、离心管、滤膜等；下层放置灭菌后培养基和备用玻璃瓶
  4. 将箱门轻轻关闭，且需检查箱门与硅胶密封条紧密结合

注意事项

  1. 含易燃易爆等有机挥发性溶剂或助剂禁止放入箱内
  2. 关闭时不可太用力，避免造成箱体大幅振动
  3. 戴隔热手套取样
  4. 拿取物品时避免头部直接正对箱门开口，需待箱内热量散失5-10秒
  5. 废弃物品不可随手弃置于烘箱周围

2.6 高压灭菌锅

用前准备

  1. 穿戴好实验服，戴好隔热手套
  2. 检查灭菌锅水位（内筒边缘与外筒持平或略高，灭菌物品放入后内筒仍有浮力）
  3. 检查锅盖排气阀、安全阀状态
  4. 检查灭菌压力设置

操作步骤

  1. 将需灭菌的物品放入灭菌锅内，不可过多放置
    • 玻璃瓶类：培养液、培养基、缓冲液、无菌水等需要摇匀后略松瓶盖
    • 离心管类：5 mL及以下离心管装入烧杯后用锡箔纸封闭杯口后放入，5 mL及以上离心管需要管盖分离灭菌（防止内外压力过大使离心管变形）
    • 枪头类：装填完成后密封放入
  2. 打开电源，设置温度后（一般不需操作，但需检查），转动时间开关（预热），排出内筒冷空气
  3. 关紧锅盖（压力表导管放入内筒检测口中，压住锅盖，依次拧紧螺丝），检查排气阀、安全阀状态（关排气阀，检查安全阀是否保持关合状态）
  4. 菌锅开始工作（待温度升至105 °C，检查灭菌锅是否漏气；温度至121 °C时，重新设置时间为40 min）
  5. 设定时间结束，关闭电源，待压力表指针降至最低时，打开放气阀缓慢放气
  6. 放气阀无蒸汽排除时，方可开启锅盖
  7. 将锅内物品取出放入烘箱或室温冷却（装有试剂的玻璃瓶盖需要拧紧，未装有试剂的玻璃瓶需要取下瓶盖）
  8. 拔下插头

注意事项

  1. 第一次使用必须有人在旁指导
  2. 气未放尽前，不得开启高压锅
  3. 灭菌物品应符合高压灭菌要求
  4. 切忌将培养基封闭在锅内时间过长
  5. 放进去的瓶子表面都不要有污垢，长期积累会堵塞灭菌锅
  6. 操作过程，小心烫伤
  7. 内筒内不能有积液
  8. 备用玻璃瓶应用纯水/超纯水冲洗干净后放入
  9. 灭菌液体不得超过所装玻璃瓶的刻度容积

仪器维护

  1. 定期清理内筒
  2. 定期检查压力设置
  3. 定期检查安全阀和排气阀情况

应急预案

  1. 仪器异常时先检查压力表（温度或压力在红色区域）指示，如超过允许最大压力而安全调没有跳起，应立即切断电源并将排气阀旋到最大
  2. 如压力表指示在红色区域，应观察温度设置是否正确
  3. 如遇其他问题必须通知专业维修人员进行检修

2.7 恒温水浴摇床

用前准备

  1. 本仪器使用电源为220V交流电，使用前请确定电源插座额定电流不小于10A，并具有安全接地装置，否则请更换插座
  2. 在使用该仪器之前，如有实验液体撒入箱体内，应及时擦洗干净以免腐蚀仪器
  3. 检查振荡器内用水状况

操作步骤

  1. 设定摇晃速度，培养温度，确保振荡器内水位高度（一般高于震荡台）
  2. 将所需震荡物品密封后平稳放置在暂停摇晃的震荡台上（倾斜可能导致甩出）
  3. 打开开关，开始摇晃培养

注意事项

  1. 当仪器托盘做振荡时，请勿将手伸入工作室内接触正在振荡的托盘或烧瓶
  2. 在使用振荡功能时，以防烧瓶甩出，应在振荡器停止的状态下，才能打开仪器门。在放好烧瓶后，关闭好振荡培养箱门后，方可启动振荡功能
  3. 仪器应做好经常性清洁工作（震荡期内水应干净无异味、异物），保持工作台面和操作面板的整洁
  4. 仪器应旋转平稳，不能侧倾使用
  5. 设备在搬运时，倾角不得大于45度
  6. 摇晃溶液不得大于瓶身\(\dfrac{2}{3}\)

仪器维护

  1. 仪器内水产生异味，伴有异物需取出培养样品，全面清洁摇床内部
    • 倒净摇床内部用水，拆下摇床
    • 用刷子彻底清洁摇床和基座内部
    • 用配置好的84溶液浸泡洗净的摇床和基座内部30分钟，冲洗干净
    • 组装并重新添加水浴用水

2.8 低温冰柜

用前准备

  1. 佩戴防低温手套
  2. 检查冰柜温度情况

操作步骤

  1. 打开冰柜柜门后提取所需离心管盒存放架
  2. 拿取需要的样品，并放回离心管盒存放架
  3. 关闭冰柜门，确保密封

注意事项

  1. 冰柜柜门上不得放置任何物品
  2. 小心冻伤

2.9 恒温培养箱

操作步骤

  1. 设定培养温度
  2. 打开箱门，放入密封、标记好的样品
  3. 关闭并密封箱门

注意事项

  1. 箱壁内胆和设备表面要经常擦拭，以保持清洁
  2. 把需作培养实验的物品放入培养箱工作室内，上、下四周应留存一定空间保持工作室内气流畅通，关好箱门

2.10 酶标仪

操作步骤

  1. 打开电源，设定好测量数据，放入96孔板
  2. 测量完成后对数据进行拍照记录，取出96孔板并确保仪器清洁
  3. 关闭电源并收纳

参考资料

  1. 酶标仪操作全流程

2.11 移液枪&助吸器

2.11.1 移液枪

用前准备

  1. 检查移液枪各部分完整度，确保套筒口（11）洁净
移液枪结构图

图2.2: 移液枪结构图

操作步骤

  1. 调节操作容量
    • 顺时针调低容量，一步到位直接使用
    • 逆时针调高容量，应先调至超过设定体积刻度，再回调至设定体积，保证移液器的精确度

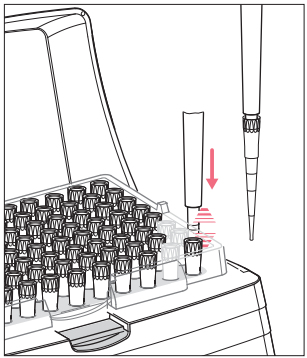

  2. 枪头装卸
    • 选用对应量程匹配的枪头
    • 竖直嵌入并左右旋转拧紧枪头
    • 严禁竖直敲打牢固枪头

  1. 吸液及放液

    • 吸液

      • 按照吸取液体体积，确定枪头浸没深度

      • 在转移液体前应润洗1-3次

        正向吸液（适用于流动性较好，粘度较低液体）

        • 按下配药按钮到第一阶段

        • 将移液管尖端垂直浸入液体

        • 保持浸没深度，缓慢回弹配药按钮，等待液体被吸取 如有必要将枪头尖端多余液体挂回离心管壁

        • 将移液管尖端以陡峭角度放在离心管壁上

        • 慢慢按下配药按钮至第一阶段，充分排出液体后按至第二阶段

        • 按住分配按钮将枪头尖端多余液体挂回离心管壁，缓慢回弹分配按钮

          反向吸液（适用于粘度较高，易起泡液体）

        • 按下配药按钮到第二阶段

        • 将移液管尖端垂直浸入液体

        • 保持浸没深度，缓慢回弹配药按钮，等待液体被吸取 如有必要将枪头尖端多余液体挂回离心管壁

        • 将移液管尖端以陡峭角度放在离心管壁上

        • 慢慢按下配药按钮至第一阶段

        • 按住分配按钮将枪头尖端多余液体挂回离心管壁，缓慢回弹分配按钮

        • 丢弃多余液体

吸液深度最佳示意表

图2.3: 吸液深度最佳示意表

注意事项

  1. 使用完成后务必将量程调到最大
  2. 使用前后均需消毒表面
  3. 使用后应放置在移液枪架上
  4. 当移液器枪头里有液体时，切勿将移液器水平放置或倒置，以免液体倒流腐蚀活塞弹簧
  5. 分配按钮需要缓慢操作，放置速度过快，液体冲入移液枪内部
  6. 提前熟悉各移液枪适配枪头的最大量程（一些枪头不能达到移液枪最大量程），尤其在进行反向吸液操作时需要注意量程

仪器维护

  1. Eppendorf手动移液器维护保养
  2. 大龙移液枪的日常维护与校准

参考资料

  1. 移液枪使用手册
  2. 移液枪量程设置
  3. 移液枪枪头润洗
  4. 移液枪浸入深度和吸液角度
  5. 移液枪吸液操作
  6. 移液枪分液操作
  7. 移液操作循环
  8. 移液枪正反向移液
  9. 涡旋振荡器和移液枪-溶液混匀
  10. 正确使用移液枪

2.12 电子天平

用前准备

  1. 检查天平的水平状态
  2. 检查天平洁净程度

操作步骤

  1. 打开开关预热（30 min - 1 h）
  2. 设定称量单位，沿对角线对折称量纸，放入称量纸后封闭去皮，逐渐加入待称物质，直到所需重量为止
  3. 关闭侧门待示数稳定
  4. 称量结束应及时除去称量瓶（纸），关上侧门，并做好使用情况登记
  5. 将防尘塑料罩上，切断电源

注意事项

  1. 天平应放置在牢固平稳水泥台或木台上，室内要求清洁、干燥及较恒定的温度，同时应避免光线直接照射到天平上
  2. 称量时应从侧门取放物质，读数时应关闭箱门以免空气流动引起天平摆动。前门仅在检修或清除残留物质时使用
  3. 电子精密天平若长时间不使用，则应定时通电预热，每周一次，每次预热2h，以确保仪器始终处于良好使用状态
  4. 挥发性、腐蚀性、强酸强碱类物质应盛于带盖称量瓶内称量，防止腐蚀天平
  5. 时刻保持操作面清洁，如有药品残留，应立即用毛刷出去表面污物
  6. 不能超载，称重不能超过最大称量量程
  7. 电子分析天平使用一定时间后，要送计量检定单位进行校验和调修
  8. 最少半年对电子分析天平进行一次全方位的清理作业

2.13 流式细胞仪

用前准备

  1. 检查仪器储液装置waste（红色）和鞘液（绿色），正常情况下在开机后储液装置指示灯为绿色
吸液深度最佳示意表

图2.4: 吸液深度最佳示意表

操作步骤

  1. 打开仪器和显示器开关
  2. 第一次使用新建自己的工作文件夹用于存储数据，打开测量软件存储在个人工作文件夹
  3. 新建样本组和样本，进行命名后设置各样本测量界面参数
  4. 测样
  5. 导出检测报告并拷贝
  6. 关机

注意事项

  1. 必须观摩至少一次后方可上机操作，且第一次操作必须有熟练掌握的人员在旁指导
  2. 每个实验组测样后需要冲洗取样针
  3. 测样时需要对准离心管管口，静止撞针
  4. 仪器本身和储液装置指示灯为绿色方可进行实验

参考资料

  1. 150014-NovoCyte Flow Cytometer Operator’s Guide
